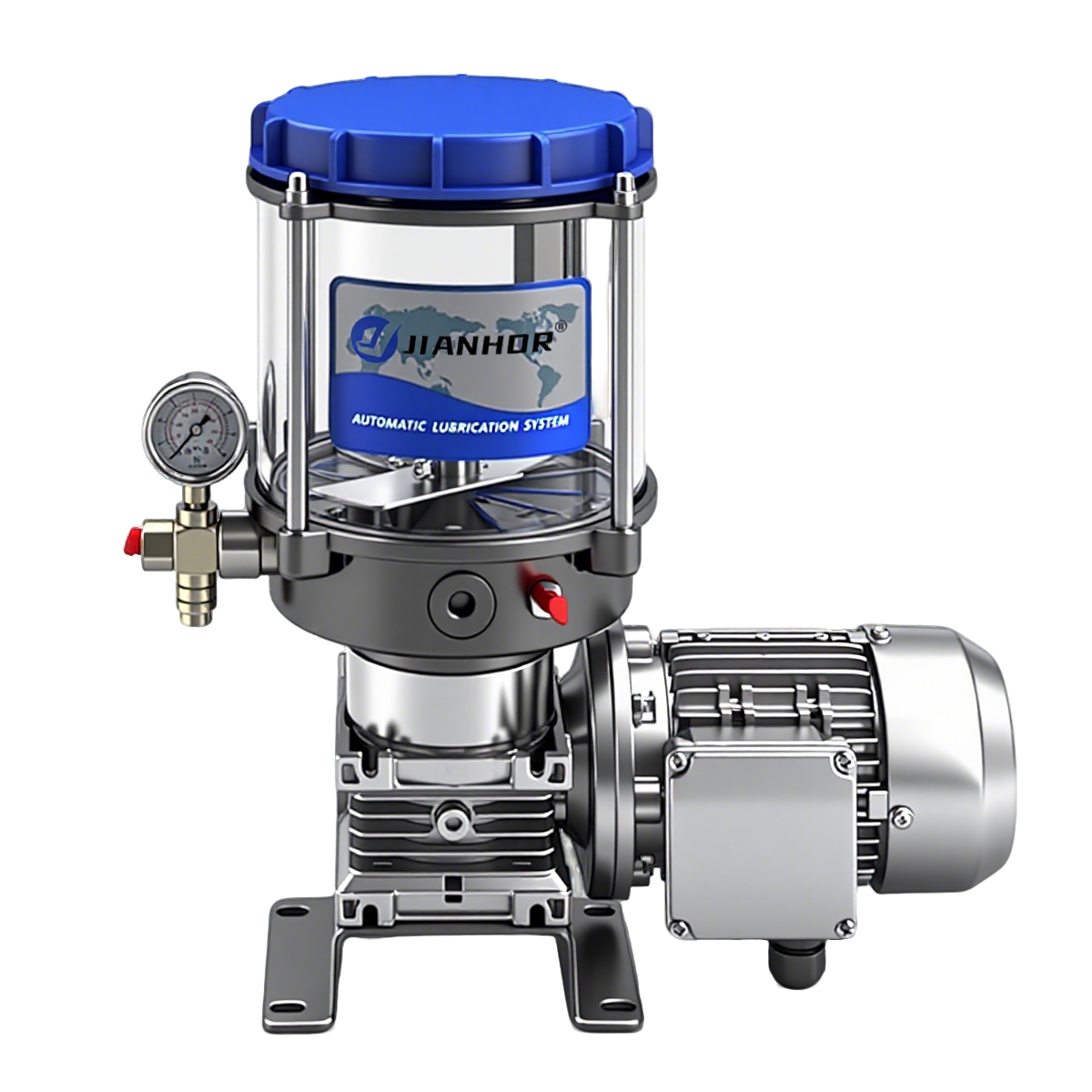

Электрмен басқарылатын майлау сорғысы
| Техникалық мәліметтер | ||
| Функция принципі | Электрмен басқарылатын поршеньді сорғы | |
| Мойлау | Майланы: NLGI 2-ге дейін | |
| Мұнай: тұтқырлық 40-1500 мм2 / с | ||
| Майлау розеткаларының саны | 1-ден 6-ға дейін | |
| Есептеу саны | 0,08-4,20 CM³ / мин | 0.005-0.256 IN3 / мин |
| Қоршаған орта температурасы | -20-ден +70 ° дейін | - 4-тен +158 ° F |
| Қосылу Негізгі сызық | G 1/4 | |
| Электр қосылымдары | 380-420 v AC / 50 Гц, | |
| 440-480 В AC / 60 Гц | ||
| 500 v AC / 50HZ | ||
| Қорғау класы | IP 55 | |
| Жетек жылдамдығы Негізгі білік | Май: < 25 min-1 | |
| Мұнай: < 25 min-1 | ||
| Жұмыс қысымы макс. | 350 бар | 5075 PSI |
| Қойма | ||
| пластмасса | 10 және 15 кг | 22 және 33 фунт |
| болат | 2,4,6,8 және 15 кг | 4,4,8,8,13.2,17,2,17.6 және 33LB |
| Модельге байланысты өлшемдер | ||
| мин | 530 × 390 × 500 мм | 209 × 154 × 91-де |
| Еңбек | 840 × 530 × 520 мм 840 × 530 × 520 мм | 331 × 209 × 205 ішінде |
| Орнату орны | тік | |
| Опциялар | Деңгей қосқышы | |
| 1) ρ = 1 кг / дм³³ | ||
| Тапсырыс мысалы | |
| Өнімді конфигурациялау кодымен теңшеуге болады. Тапсырыс үлгісі бір мүмкін бір бөлігін және оның түсіндірмесін көрсетеді. | |
| DBT - M280 - 8xl - 4K6 - 380 | DBT сорғы |
| Айнымалы фланецті редукторы | |
| 280: 1 | |
| 8 литрлік пластикалық резервуар | |
| Төмен деңгейлі бақылаумен майлау үшін | |
| 4 сорғы элементтері K6 | |
| Жалғыз - номиналды кернеуге арналған қозғалтқыш, 380 В / 50 Гц | |
| Қосымша ақпарат алу үшін өнім каталогын қараңыз. | |
| Сорғы элементтері | |||
| Бөлшек нөмірі | Түсіндірме | Есептеу саны | |
| CM3 / инсульт | IN3 / инсульт | ||
| 600 - 26875 - 2 | Сорғы элементі k 5 | 0,11 | 0.0067 |
| 600 - 26876 - 2 | Сорғы элементі k 6 | 0,16 | 0.0098 |
| 600 - 26877 - 2 | Сорғы элементі k 7 | 0,23 | 0.014 |
| 655 - 28716 - 1 | Сорғы элементі k 8 | ||
| 303 - 19285 - 1 | Жабу бұрандасы 1) | ||
| Қысым - Рельефтік клапан және толтыру коннекторлары | |
| Бөлшек нөмірі | Түсіндірме |
| 624 - 29056 - 1 | Қысым - |
| 624 - 29054 - 1 | Қысым - |
| 304 - 17571 - 1 | Толтыру қосқышы G 1/4 әйел 2) |
| 304 - 17574 - 1 | Толтыру қосқышы G 1/2 әйел 2) |
| 1) Сорғы элементінің орнына шығыс порт үшін | |
| 2) толтыру коннекторы бос шығыс порттарына | |
